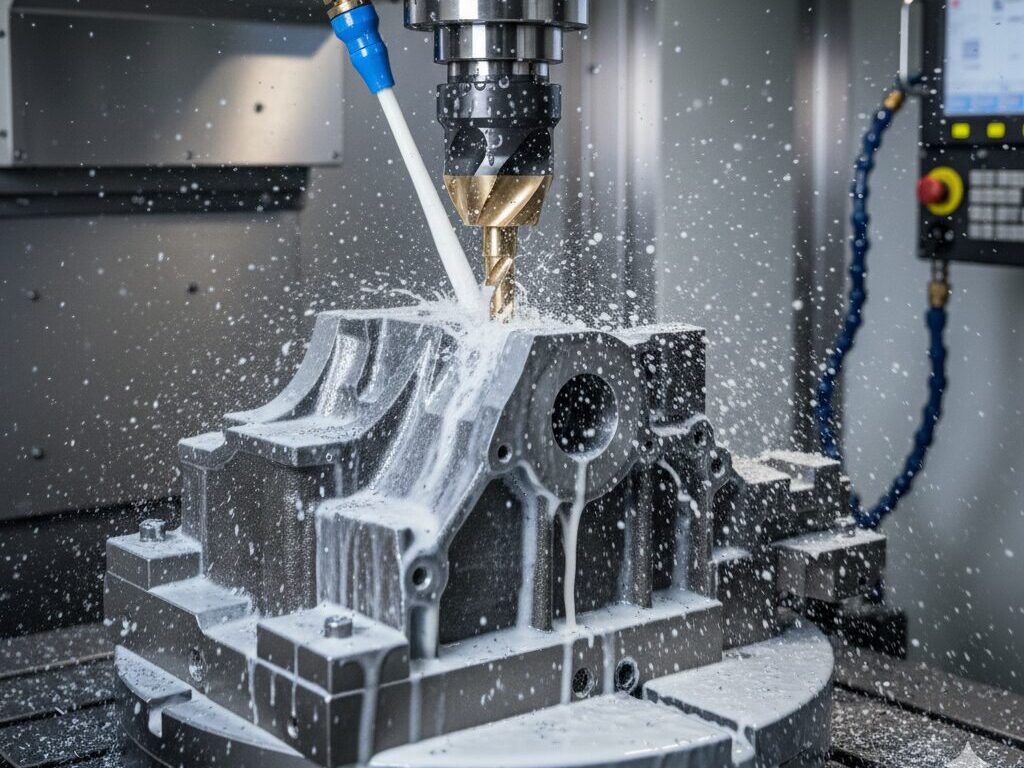

鋳鉄・アルミ鋳物の穴あけ加工

2026.03.10

鋳物部品の加工において、穴あけ加工は最も重要な工程の一つです。一口に穴あけと言っても、径、深さ、ピッチ、角度、同軸度、切り粉排出性など考慮するべき要素が多く、チャッキングや加工条件の設定など、高度な技術ノウハウが要求されます。

本稿では、鋳物部品の穴あけ加工におけるポイントについて、鋳物切削加工のプロフェッショナルが解説します。

鋳物の穴あけ加工

鋳物部品の設計開発や調達に携わる皆様にとって、切削加工工程の中でも穴あけ加工は、製品の機能や組立精度を左右する極めて重要な工程です。鋳造品は、溶融した金属を型に流し込んで成形するという特性上、ブロック材からの削り出しとは異なる特有の難しさがあります。

穴あけ加工における最大のポイントは、鋳物特有の内部欠陥や硬度変化への対応にあります。鋳巣やハードスポットと呼ばれる異常硬化組織が存在する場合、ドリルが予期せぬ挙動を示したり、刃先が急激に摩耗したりすることがあります。また、鋳造時の抜き勾配や表面の黒皮の状態によって、ドリルの入り際で芯ずれを起こしやすいという点も、ベテラン技術者が常に神経を研ぎ澄ませるポイントです。

安定した品質を確保するためには、素材の特性を熟知した上での治具設計と切削条件の選定が欠かせません。鋳物の形状は複雑であることが多く、クランプ位置一つで加工時の振動や歪みが変わります。私たちは、単に図面通りに穴を開けるだけでなく、素材の個体差を見極めながら、最適な加工アプローチを追求しています。

鋳鉄の穴あけ加工

FC材やFCD材に代表される鋳鉄の穴あけ加工は、その組織に含まれる黒鉛の形態によって加工性が大きく変わります。

一般的にFC材はチップブレーカの役割を果たす黒鉛の影響で、切り粉が細かく分断されやすく、加工自体は比較的容易ですが、微細な粉塵が発生しやすいため、機械のメンテナンスやクーラントの管理に細心の注意が必要です。

一方でFCD材は粘りが強く、切り屑が繋がりやすいため、排出不良によるドリルの破損に注意しなければなりません。また、鋳鉄加工において最も警戒すべきは、表面の黒皮部分に含まれる砂かみやチル組織です。これらは非常に硬く、通常のドリルでは一瞬で刃先を損傷させてしまいます。

私たちは、加工前に素材の状態を厳格にチェックし、必要に応じて超硬ドリルや特殊コーティングを施した工具を選択します。特に深穴加工においては、ステップ送りのタイミングや回転数、送り速度の微調整が、穴の真直度や面粗度を決定づけます。長年の経験から得た「音」や「振動」の変化を察知する感覚が、不良率を極限まで抑える鍵となります。

アルミ鋳物の穴あけ加工

アルミ鋳物の穴あけ加工は、鋳鉄とは対照的に、材料の柔らかさと熱伝導率の高さが加工のポイントとなります。アルミは融点が低いため、加工熱によって切り屑がドリルに溶着しやすく、これが原因で穴径が拡大したり、最悪の場合はドリルが折損したりすることがあります。

特にAC4Cなどのシリコン含有量が多い材質では、シリコン粒子による工具の摩耗が激しいため、ダイヤモンドコーティングや超硬工具の使用が一般的です。また、アルミ鋳物は軽量化のために肉厚が薄く設計されていることが多く、加工時の圧力によって製品自体が変形しやすいという難点もあります。

薄肉部品への穴あけでは、いかにワークを歪ませずに保持するかという治具のノウハウが問われます。さらに、鋳造時に発生しやすい微細なピンホールが加工面に現れると、気密性が求められる部品では致命的な欠陥となります。私たちは、加工後の洗浄やバリ取り工程も含め、アルミ特有の繊細さを考慮した一連のプロセスを構築しています。

高品質な鋳物加工を実現するには、素材メーカーとの連携、最適な工具選定、そして現場技術者の勘所が三位一体となる必要があります。設計段階からのご相談も含め、長年培ってきた技術力でお応えいたします。

弊社における鋳物の高精度切削加工

当サイトを運営する株式会社友照工業が多くの実績を持ち得意とするのは、□630サイズまでのアルミ鋳物・鋳鉄の高精度マシニング加工です。

自動車メーカー様・Tier1部品メーカー様をはじめとする設計・開発部門と連携した試作品・テストピースの製作に加え、補給品（サービスパーツ）の生産について豊富な実績があり、支給材の切削加工だけでなく、粗材調達から切削加工、圧入・組付けを含む「粗加一貫」の対応が可能です。

弊社の本社工場・第２工場では、三井精機の横型５軸マシニングセンタ３台をはじめとする、約40台のマシニングセンタを保有しており、月産数百個～数千個までの小中ロット量産にも対応可能です。例えば、ブロックシリンダであれば月産300個、ATトランスミッションケースで月産3,000個、ラテラルロアアームのような比較的小物であれば月産18,000個の量産実績がございます。

さらに、「よいモノをつくるためには、よい道具（治工具・設備）を使わなければいけない」という考えのもと、とりわけ切削工具の選定にこだわっております。海外メーカーを含む複数の工具メーカーに依頼し、ハイエンドの特注ダイヤモンド工具を手配しております。

また、お客様から評価いただいているのが、温度・湿度が均一で空調ムラが発生しない20℃ ± 0.5℃の恒温恒湿工場です。これにより、穴ピッチの変化や加工条件の調整が必要なく、不良をほとんど無くすことができ、高精度な鋳物切削加工を実現できております。
